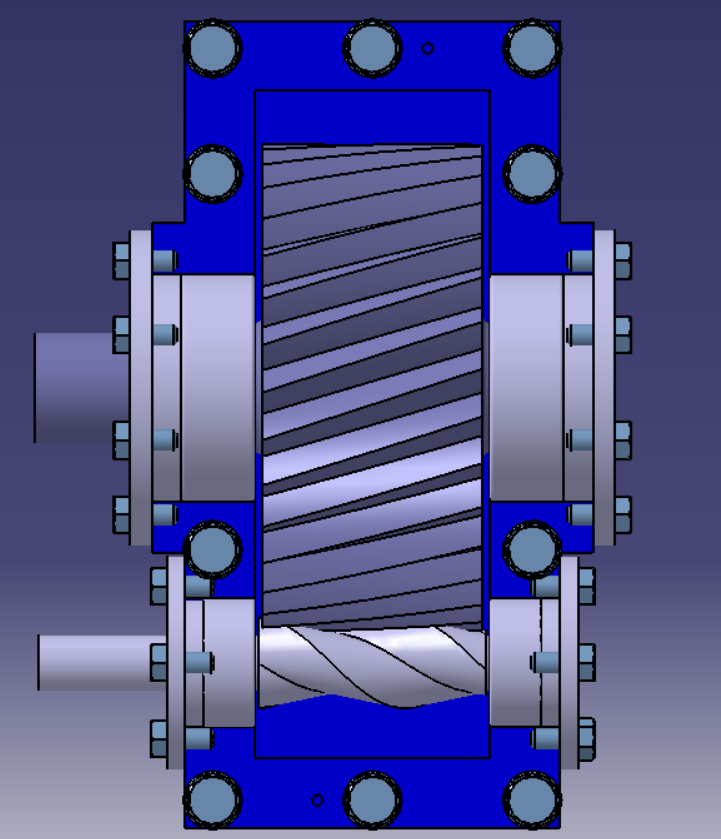

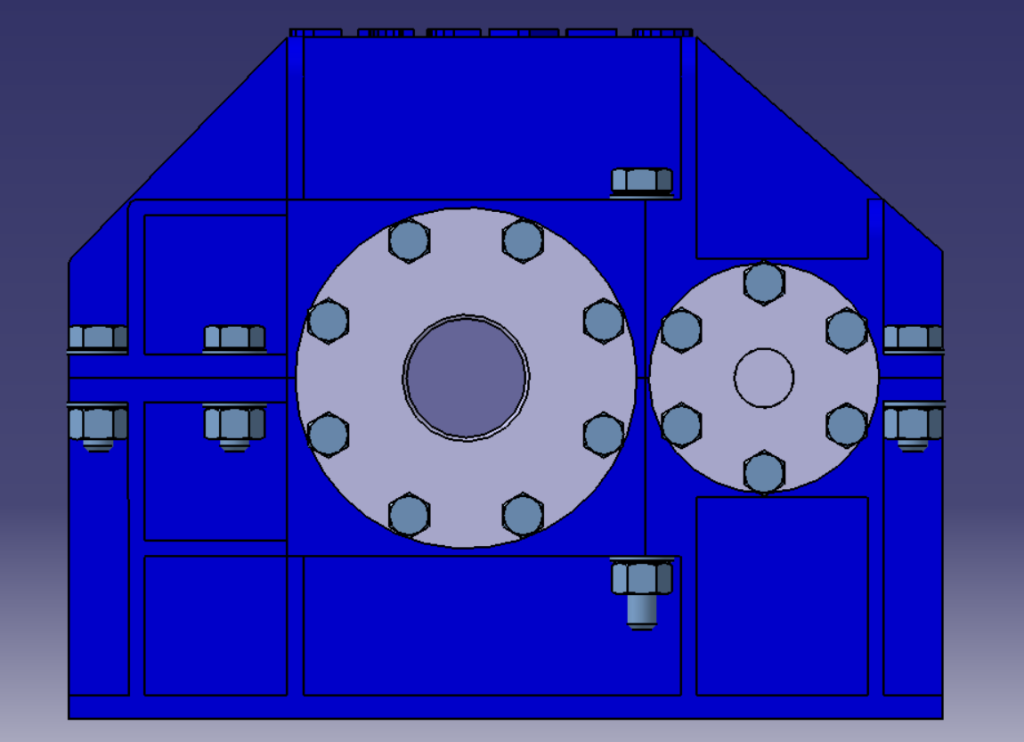

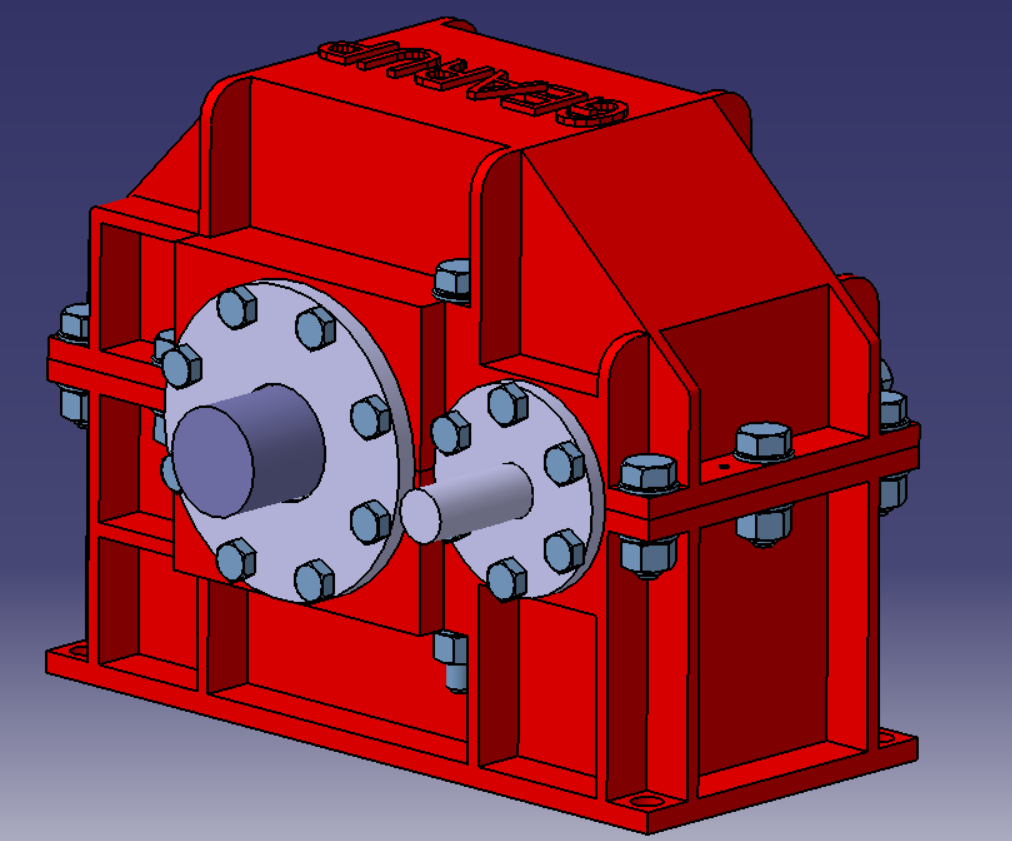

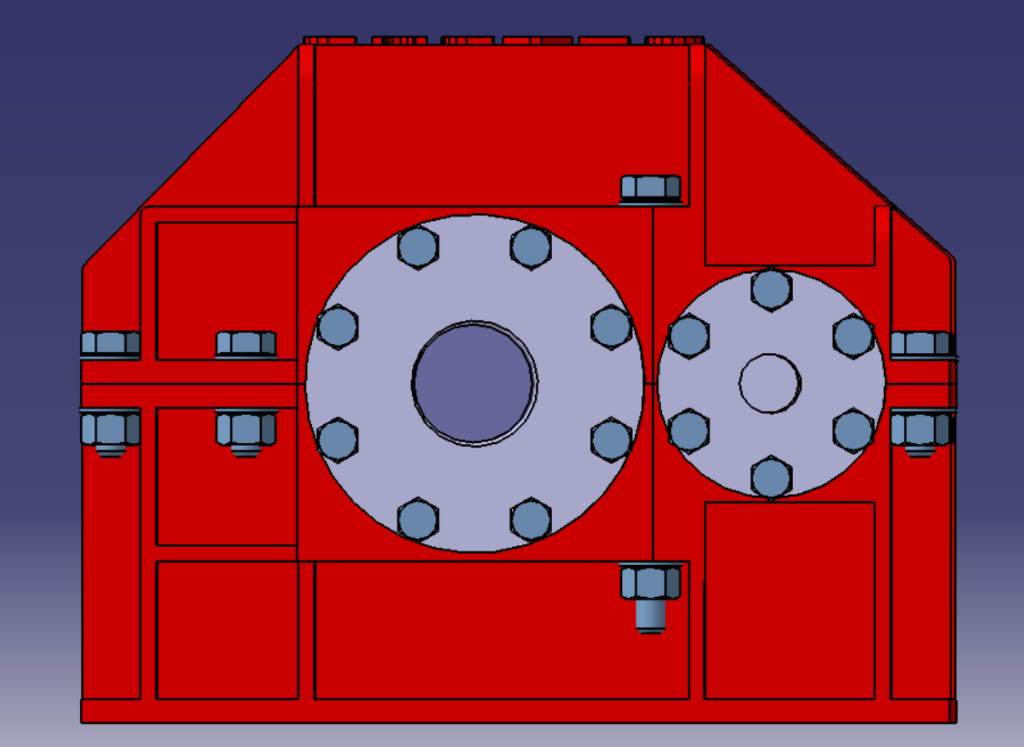

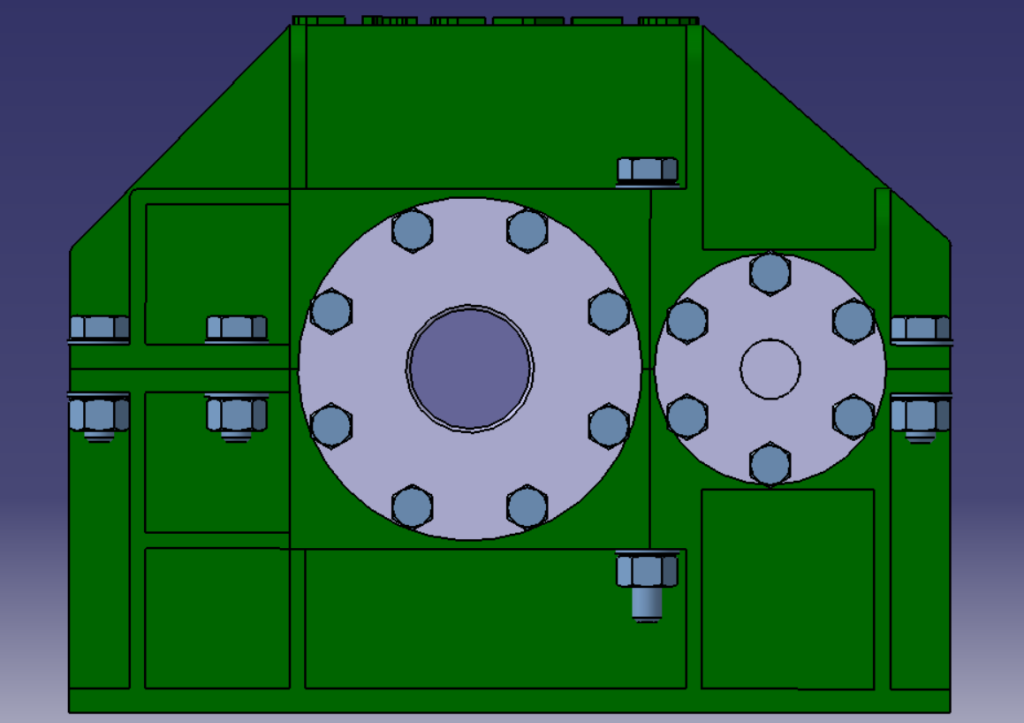

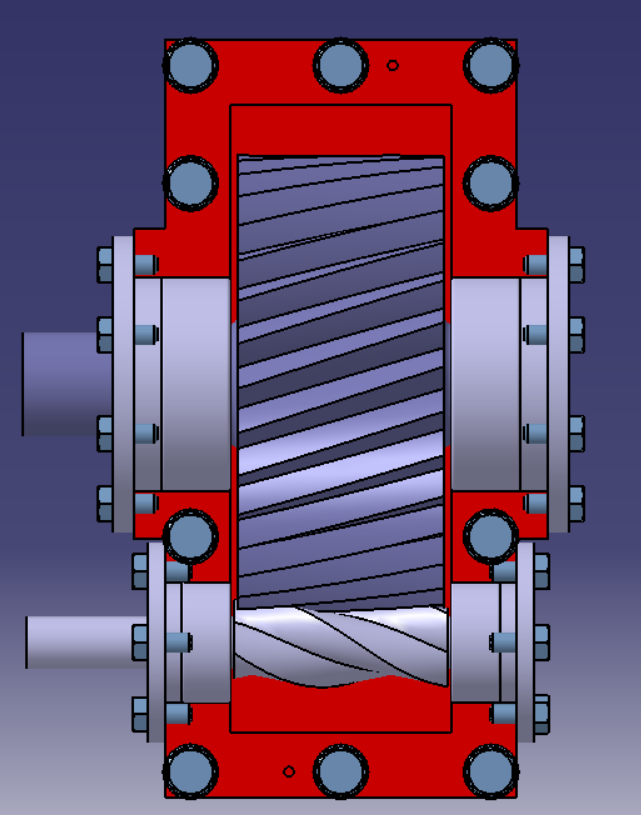

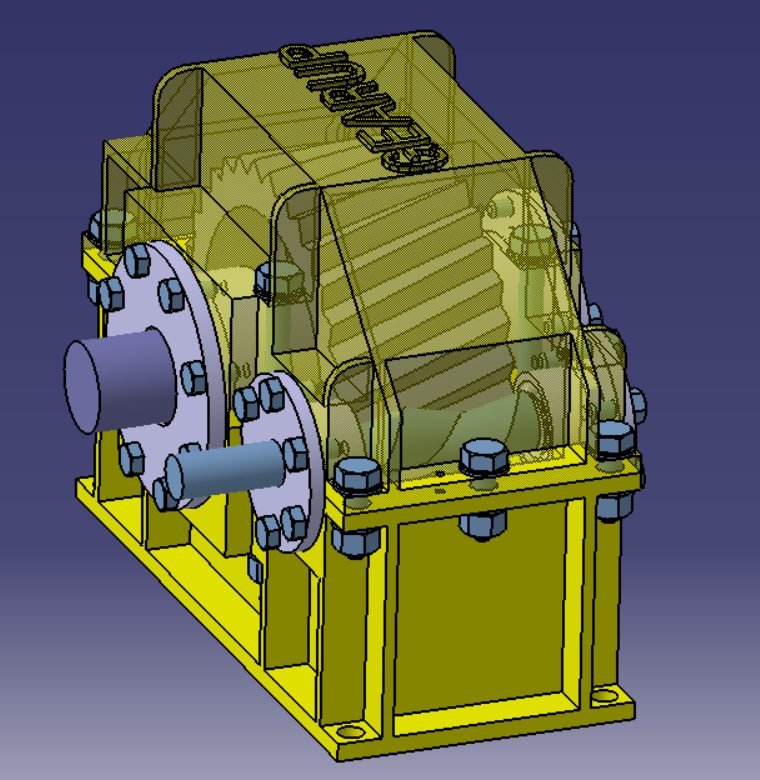

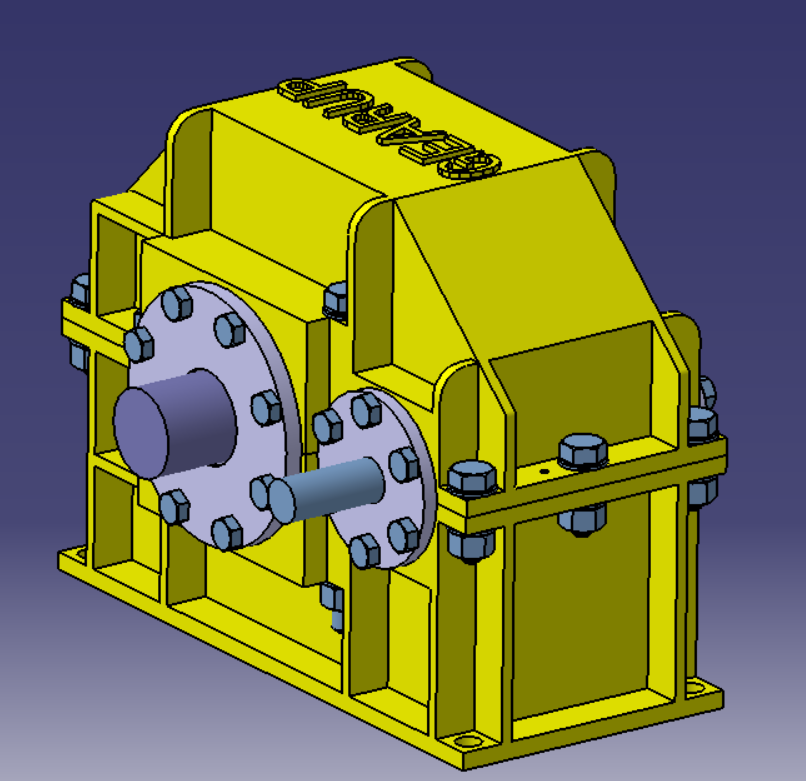

HSG LONG-ADDENDUM

Una proprietà unica dell’innovativo progetto HSG Long-Addendum è la possibilità di variare il rapporto di trasmissione, senza modificare alcune delle principali grandezze caratteristiche degli ingranaggi convenzionali, quali:

  • l’interasse degli ingranaggi;
  • la cassa;
  • la ruota condotta.

Questa proprietà (non realizzabile con dentature convenzionali), rende gli ingranaggi HSG altamente flessibili per numerosissime applicazioni di retrofit, o laddove è necessario contenere ingombri ed il peso.

In Tabella 1 si riassumono i principali parametri di alcuni riduttori sviluppati da GearUp s.r.l.

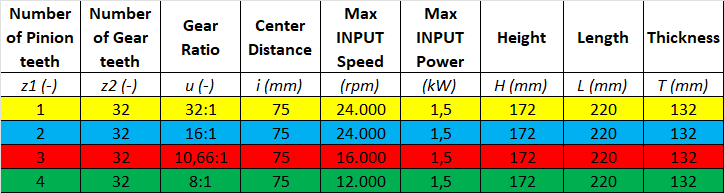

Tabella 1. Sintesi dei principali parametri del riduttore HSG Long-Addendum

LA-R32-P1-I75-U32

– Denti Ruota  zRuota=32;

– Denti Pignone zPignone=1;

– Interasse i=75mm;

– Rapporto di Trasmissione u=32:1

LA-R32-P2-I75-U16

– Denti Ruota  zRuota=32;

– Denti Pignone zPignone=2;

– Interasse i=75mm;

– Rapporto di Trasmissione u=16:1

LA-R32-P3-I75-U10.66

– Denti Ruota  zRuota=32;

– Denti Pignone zPignone=3;

– Interasse i=75mm;

– Rapporto di Trasmissione u=10.66:1

LA-R32-P4-I75-U8

– Denti Ruota  zRuota=32;

– Denti Pignone zPignone=4;

– Interasse i=75mm;

– Rapporto di Trasmissione u=8:1

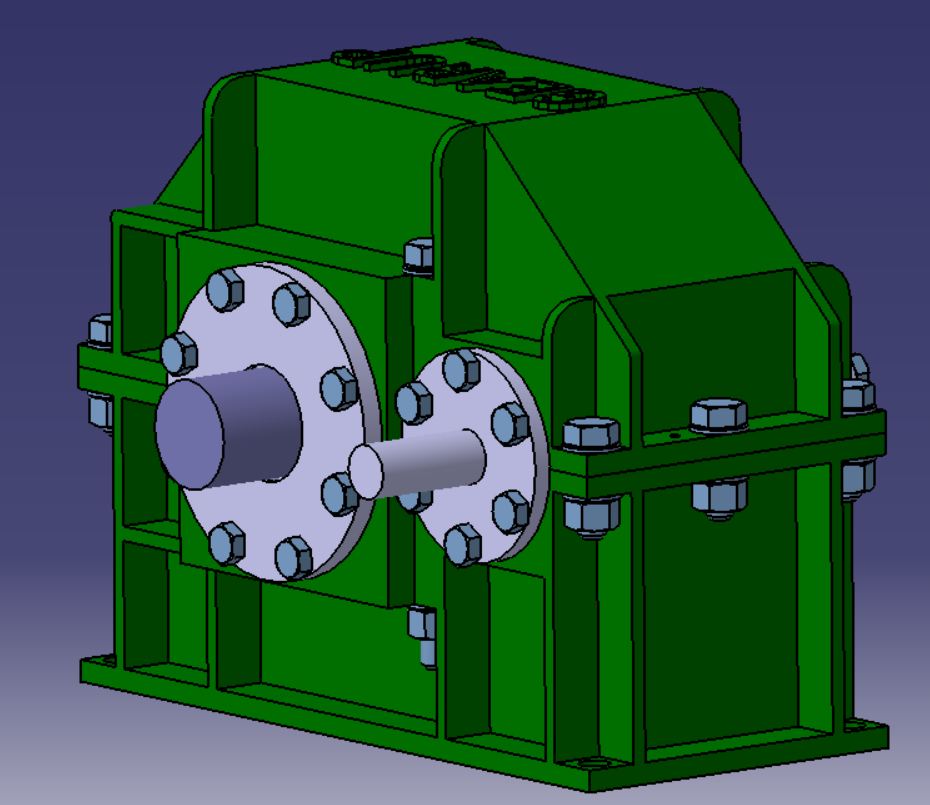

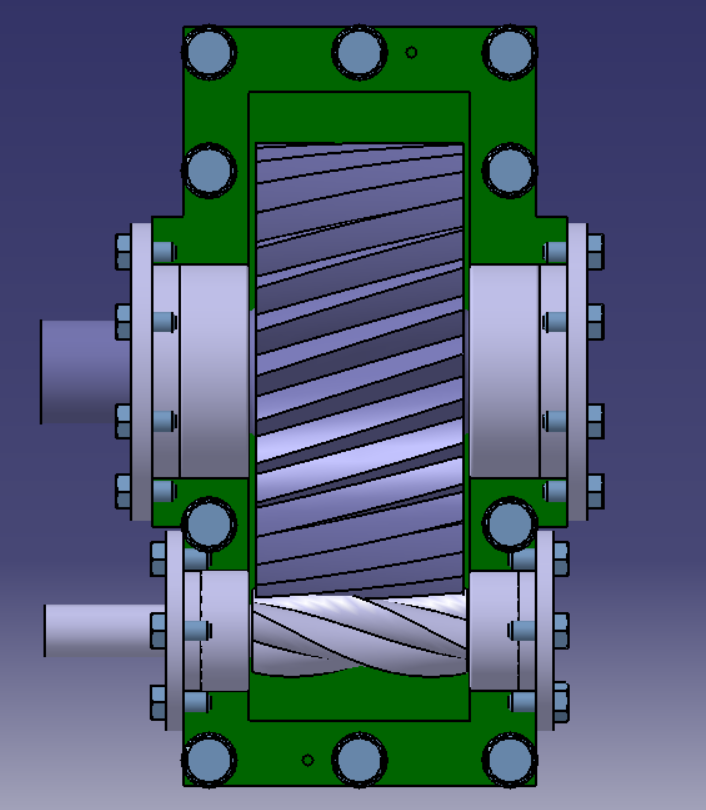

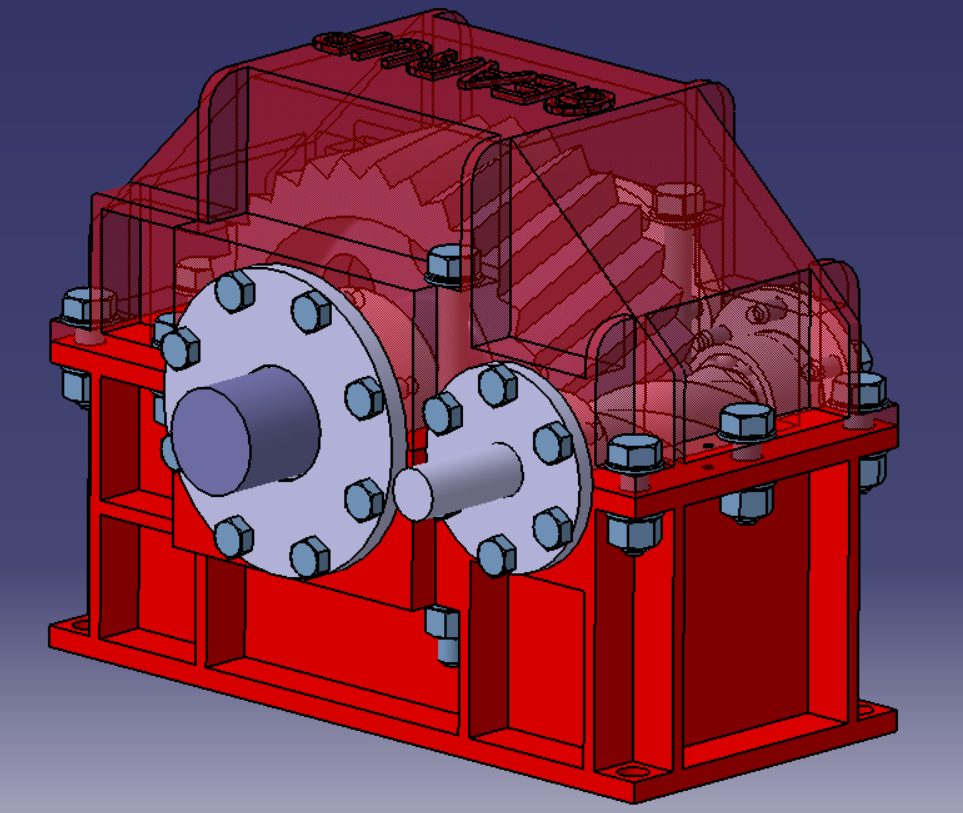

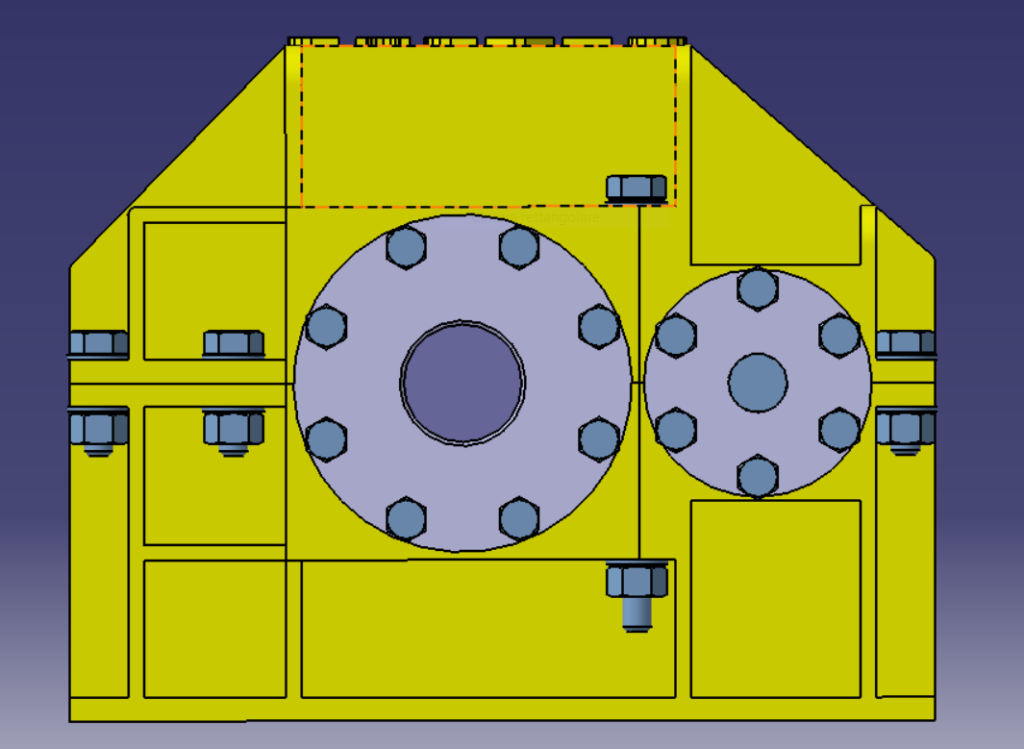

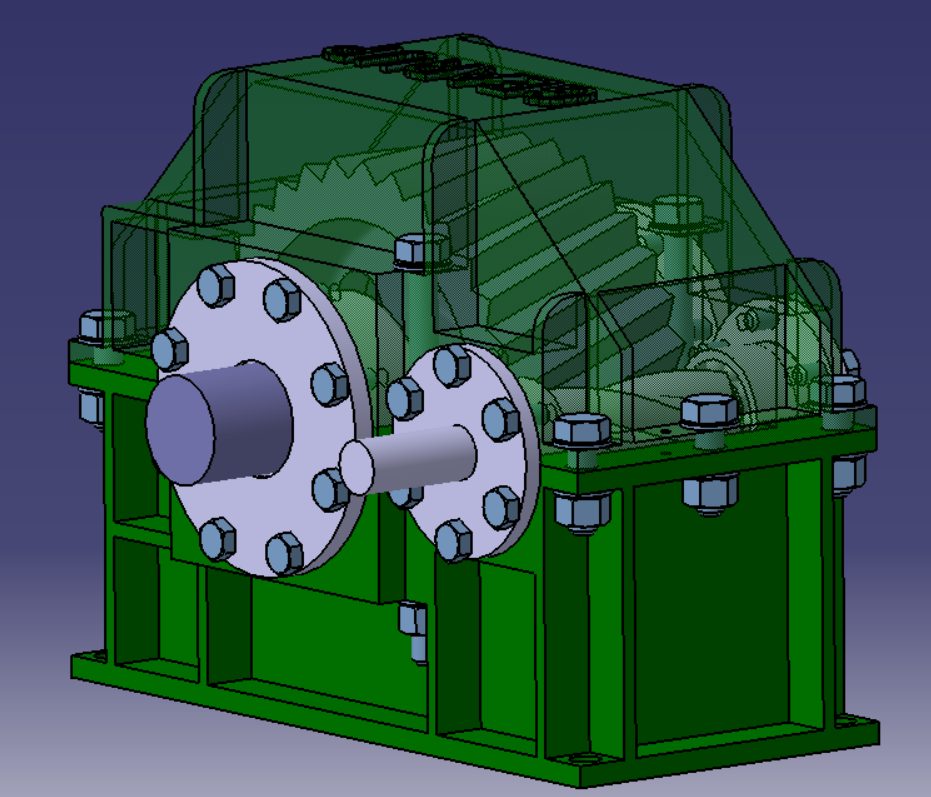

I riduttori presentati in questa pagina appartengono ad una famiglia rappresentativa di ingranaggi Long-Addendum sviluppati da GearUp s.r.l.

 Per esigenze diverse, possiamo riprogettare il riduttore con altre specifiche, quali: interasse, potenza e rapporto di trasmissione. Contattare info@gearupmech.com.
